产品说明

　　DU系列在线式电力用高频UPS是针对中国电力的发展需求而设计的电源产品，具有双变换在线、零转换功能 。UPS不单独配后备电池，共用电力直流操作电源系统的电池。UPS的直流输入与交流（输入和输出）完全电气隔离。

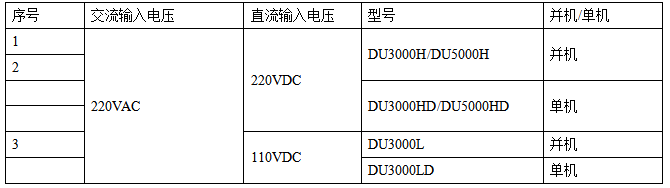

　　UPS可以包括并机和单机两种类型，对应产品型号如下：

　　全数字化控制

　　采用TI的DSP控制器TMS320F2808，负责整个模块的控制、切换、并联算法处理和故障处理，一致性好、抗干扰能力强。

　　效率

　　在线式交流供电工作时效率高达92%；备用直流供电时效率高达90%。

　　直流与交流电气隔离

　　直流输入与交流输入/输出完全电气隔离，无需外接隔离变压器即可满足一体化电源设计中对电力UPS的要求。

　　零切换时间

　　UPS为在线式，交流供电与直流供电零切换工作。

　　自主均流技术

　　采用自主均流技术，自动均分负载，模块间自动完成负荷电流均分；模块有完善的保护和退出机制，运行中若有模块发生故障，故障模块能够自动退出系统，不影响整个系统正常工作。

　　支持带电热拔插

　　采用一体化输入输出航空插座，支持带电热拔插，安装、维护方便灵活。

　　工作电压范围宽

　　交流工作电压范围为176~264VAC；在直流供电时，直流输入工作范围为198～286VDC（110V直流输入工作范围为95～150VDC），适应能力强。

　　风扇控制

　　散热风扇采用温度联合输出功率的双控制模式，温度低于50°C和轻载时，风机低速运转，噪声很低（小于45dB）；输出带重载或温度高于50°C后，风机线性调速运转，噪音小，风扇寿命长。

　　直流待机零功耗

　　在输入交流在线式工作时，直流端的DC/DC变换器处于关机状态；在输入交流异常时，直流端的DC/DC变换器迅速开启，实现交流与直流供电的零切换的同时，有效降低了直流端的待机损耗。

　　自带故障干接点

　　UPS自带故障干接点（常开和常闭），满足电力行业相关要求。

　　自带故障干接点

　　支持两路交流输入（旁路和交流输入独立）。

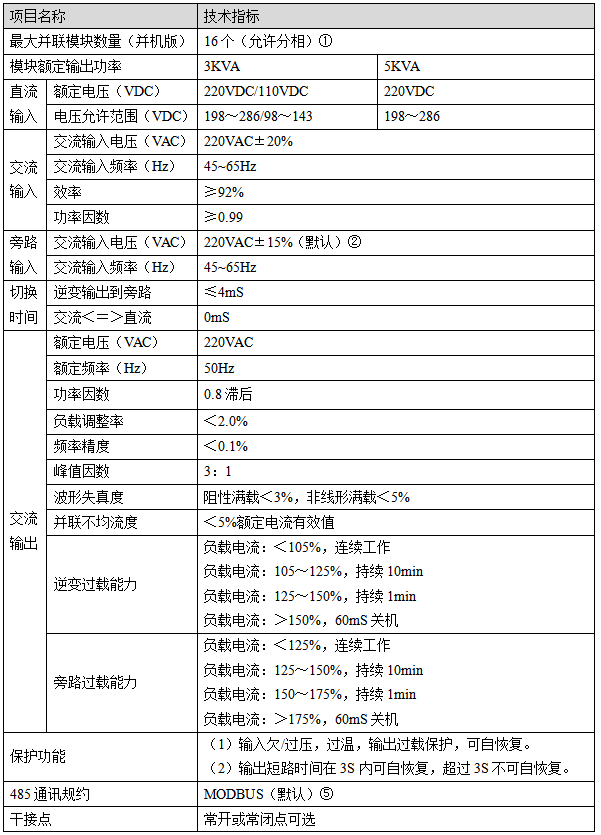

　　技术参数
