1．K1B07 (K1B05、K1A10)整流模块

1.1  K1B07(K1B05、K1A10)工作原理及特点

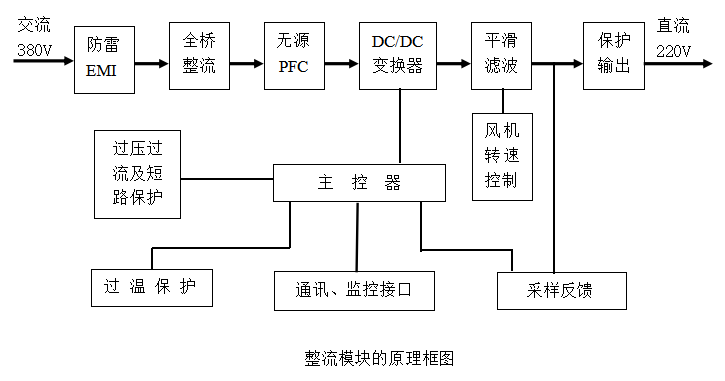

整流模块的原理框图如下图所示。

三相交流输入首先经防雷处理和EMI滤波。该部分电路可以有效吸收雷击残压和电网尖峰，保证模块后级电路。

三相交流经整流和无源PFC后转换成高压直流电，经全桥PWM电路转换为高频交流，再经高频变压器隔离降压后高频整流输出。

模块控制部分负责PWM信号的产生及控制，保证输出稳定，同时对模块各部分进行保护，提供“四遥”接口。

模块采用无源PFC技术，功率因数达到0.9以上；采用高频软开关技术，使模块转换效率得到提高，可达94%。

1.2  K1B05 (K1B07、K1A10)主要技术指标

交流输入

三相输入额定电压：380V，50HZ

电压变化范围：380V±15%

频率变化范围：50HZ±10%

直流输出

输出额定值：  7A/230V（K1B07）

5A/230V（K1B05）

              10A/115V（K1A10）

电压调节范围：180V-286V（K1B05、K1B07）

              90V-155V（K1A10）

输出限流范围：20%-110%×额定电流

稳压精度：≤0.5%

稳流精度：≤0.5%

纹波系数：≤0.1%

转换效率：≥94%（满负荷输出）

动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，超调≤±2%

可闻噪声：≤55dB

工作环境温度：-5℃ -- +45℃

绝缘

绝缘电阻：直流部分、系统部分与地之间相互施加500V/50HZ的交流电压，绝缘电阻>10MΩ

绝缘强度：交流部分、直流部分和机壳间，直流部分与机壳间施加50HZ的2KV 的交流电压，一分钟无击穿，无闪弧

四遥功能

遥控：开/关机、均/浮充

遥调：输出电压、输出限流均连续可调

遥测：输出电流、输出电压

遥信：开/关机状态、工作状态

结构外型

模块尺寸：221×126(前面板)，197×110×307(箱体)

模块重量：6.2Kg
